電動車是由自行車演變而來的，由于其在速度上優于自行車、綠色無污染、經濟實惠等特點，同時滿足了人們?cè)谒俣?、環境和經濟基礎等因素下，在過去幾年得到爆破式的增長…

    目前電動已經成了人們生活中最廣泛的代步交通工具之一，不管是大街小巷還是城市農村都大量存在的?？上攵苡萌后w多么的龐大，但是有多少人知道其充電設備的內部技術了，就算你不是工程師，就算你對此沒興趣，但作為如此常用的設備，我們有理由去拒絕剖析它嗎？電動車充電設備隱藏的技術，不看真不知道！

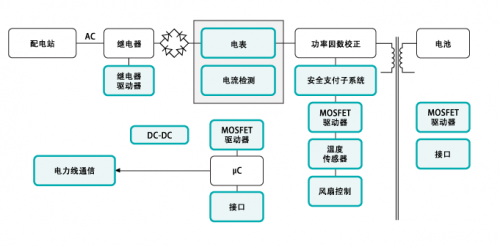

    電動車充電樁設備框圖：

繼電器驅動器
首先電從電網經過繼電器（繼電驅動器）通過整流設備
① 繼電器驅動器：
MAX4822: +3.3V/+5V、8通道繼電器驅動器，具有快速恢復和省電模式
此充電樁設備繼電器驅動器內建了反沖保護功能，可驅動+3V/+5V非鎖存或雙線圈鎖存繼電器。每個獨立開漏極輸出的導通電阻均為2.7Ω (典型值)，可確保吸收70mA (最小值)負載電流。這些器件消耗的靜態電流小于300μA (最大值)，并且輸出關斷漏電流僅為1μA。齊納反沖保護電路大大縮短了開關的恢復時間，非常適合那些對開關速度有嚴格要求的應用…

特性：
1．具有獨特的省電模式，繼電器電流在繼電器動作后可降低到正好超出繼電器保持電流門限，使得繼電器保持在激活狀態，同時大大降低了功耗
2．移位寄存器中的每個數據位對應一個特定輸出，從而可單獨控制所有輸出
3．具有單獨的置位和復位功能，允許通過一條控制線同時打開或關閉全部輸出


電表-電流檢測
將通過整流設備的直流電進行電流檢測，檢測是不是滿足充電器獲得電流的需求
② 電表
78M6612: 單相、雙輸出功率和電能測量IC
一款高度集成的單相功率和能量測量與監測片上系統(SoC)，業內首款、也是唯一的嵌入式交流電表方案，用于家庭和企業。包括32位計算引擎(CE)、MPU核、RTC和閃存。器件采用一次變換架構以及22位Σ-Δ ADC、四路模擬輸入、數字溫度補償和高精度電壓基準，能夠以極少的外部元件支持較寬范圍的單相、雙輸出功率測量應用…

特性：
1. 先進的通用表計IC中的測量技術，提供多種特性功能，包括：32KB閃存、2KB共用RAM、帶內部定時器或外部喚醒機制的三種低功耗模式
2. 在2000:1電流范圍和整個工作溫度范圍內保持優于0.5% Wh的精度
3. 具有智能開關控制及硬件看門狗定時器，電源失效監測等優點

③ 電流檢測
MAX4210：高邊功率、電流監測器
低成本、低功耗、高邊功率/電流監視器，提供與負載功耗成正比的模擬輸出電壓，充電樁設備負載功耗用負載電流乘以源極電壓計算。利用高邊電流檢測放大器來測量負載電流，由于不影響負載的接地通道，使其尤其適合電池供電系統

安全微控制器
DeepCover?嵌入式安全方案采用多重先進的物理安全機制保護敏感數據，提供最高等級的密鑰存儲安全保護
MAXQ1050: DeepCover安全微控制器，提供USB和硬件加密
其設計用于需要認證或其它公鑰加密的USB安全令牌和智能卡讀卡器應用。器件采用高度可靠的安全機制保護加密數據；兩個自毀輸入和環境監測器(溫度和電壓傳感器)在檢測到篡改操作時立即擦除加密數據…

特性：
1. 可由USB總線或外部獨立的3.3V供電，電池連接端能夠滿足希望在數年內保持密鑰數據的應用需求
2. 電池備份模式下，NV SRAM和安全監測傳感器僅消耗不到240nA (典型值)的電流
3. 微控制器支持外部12/24MHz晶振和USB操作且專有的擾碼技術采用隨機密鑰

MOSFET驅動器
4A、20ns、雙MOSFET驅動器，采用3mm x 3mm、增強散熱的TDFN封裝
MAX15024: 單/雙通道、16ns、高吸入/源出電流柵極驅動器
該器件能夠在高達1MHz的工作頻率下驅動大的容性負載。MAX15024內部包括可源出、吸入電流的輸出級晶體管，獨立的輸出分別控制外部MOSFET的上升和下降時間。MAX15024是單通道柵極驅動器，能夠吸入8A峰值電流、源出4A峰值電流，同時集成可調節LDO電壓穩壓器用于柵極驅動振幅的控制和優化…

特性：
1. 工作電壓為4.5V至28V，獨立的輸出驅動器供電輸入提供了更高的靈活性，并允許軟啟動同步整流器的功率MOSFET
2. 獨立的輸出驅動器供電電源及獨立的源出、吸入電流輸出
3. 反相、同相輸入具有匹配的延遲時間，CMOS或TTL邏輯輸入具有滯回，有助于噪聲抑制

溫度傳感器
檢測溫度控制風扇的啟停及轉速
MAX31722(中文資料): 數字溫度計和溫度監控器，帶有SPI/3線接口
業內首款低電壓3線/SPI溫度傳感器，簡化低功耗系統設計，能夠提供器件溫度的讀數。器件無需額外元件，可真正實現溫度到數字的轉換。通過SPI接口或3線串口與器件通信，讀取溫度值，接口可由用戶選擇。當需要更高的溫度分辨率時，用戶可以調節讀數的分辨率，范圍在9位至12位。這一點對于需要快速檢測溫度失控條件的系統非常有用。溫度監控器具有專用的漏極開路輸出…

特性：
1. 溫度測量無需任何外部元件，溫度測量范圍：-55°C至+125°C
2. 可配置溫度計分辨率：9位至12位(0.5°C至0.0625°C分辨率)，溫度監控器輸出，具有用戶定義的非易失門限
3. 通過SPI (模式0和模式2)或3線串口讀/寫數據及1.7V至3.7V電源電壓范圍

溫度傳感器
DS7505：高精度數字溫度計和溫度監控器
軟件兼容于LM75/DS75的升級版溫度傳感器，精度可達±0.5°C，具有非易失溫度調節門限存儲

風扇控制
提供最簡便的定制化風扇控制方案，無需軟件或MCU開發
MAX31740(中文資料)：最便捷的風扇速度控制器
提供了一套成熟且設計簡單的風扇速度控制方案，通過監測外部NTC熱敏電阻的溫度，產生用于控制2、3或4線風扇速度的PWM信號。利用外部電阻設置風扇控制，無需外部微控制器。 控制特性包括：控制風扇的起始溫度、PWM頻率、低溫下的風扇速度以及溫度占空比傳遞函數的斜率…

最大的優勢：
1.由于工作特性由硬件電路的無源元件選擇，所以無需開發固件即可實現簡單、低成本的風扇速度控制，大幅縮短風扇控制的開發時間
2.線性、平穩地改變PWM占空比，將可聞風扇噪聲降至最小
3.電阻設置風扇控制特性、高精度監測外部熱敏電阻溫度

其他
電力線通信
MAX2992：G3-PLC MAC/PHY電力線收發器、業內首款G3-PLC兼容調制解調器，支持高達300kbps的可靠通信

DC-DC轉換器
MAX5033：500mA、76V、高效率、MAXPower降壓型DC-DC轉換器、空載時僅消耗350μA靜態電流

接口
MAX13234E：3Mbps RS-232收發器，具有低壓接口、業內最快的RS-232收發器，集成邏輯電平轉換器

   充電樁設備到此，相信大伙都知道哪些器件可以應用在電動車充電器中了吧，也知道電動車充電器由哪些部件組成的，所用器件及其特性、優點…
